10 využití 3D skenování ve stavebnictví

3D skenování ve stavebnictví už není jen specialita pro velké infrastrukturní projekty. V české praxi se rychle stává standardem tam, kde je potřeba přesně zachytit skutečný stav budovy, připravit podklady pro rekonstrukci nebo převést realitu do BIM.

Shrnutí

• 3D skenování ve stavebnictví je nejpřínosnější pro rekonstrukce, pasportizaci, kontrolu kvality a scan-to-BIM, protože rychle zachytí skutečný stav jako point cloud a ten lze převést do CAD nebo as-built BIM.
• NIST i Autodesk uvádějí, že laserové skenování řeší slabinu starších podkladů: projektová dokumentace často neodpovídá tomu, co bylo skutečně postaveno.
• Typické výstupy jsou mračna bodů, 2D výkresy, 3D modely a BIM data; v praxi se používají v Revitu, AutoCADu, Archicadu i dalších systémech.
• Největší rozdíl proti ručnímu měření je v tom, že skener zachytí celý prostor, ne jen několik vybraných rozměrů, takže klesá počet dojezdů, chyb a kolizí při návrhu.
• Pokud objekt obsahuje VTZ podle zákona č. 250/2021 Sb., 3D skenování pomáhá i s pasportizací a dokumentací pro správu budov, ale samo o sobě nenahrazuje revize, MPBP ani provozní dokumentaci.

Smysl 3D skenování proto není jen v samotném měření. Skutečná hodnota vzniká až ve chvíli, kdy se data použijí pro rozhodování, koordinaci profesí, správu budovy nebo tvorbu as-built BIM modelu.

Co je 3D skenování ve stavebnictví a proč je dnes tak důležité?

3D skenování ve stavebnictví zachycuje skutečný stav objektu pomocí LiDARu a ukládá jej jako point cloud. NIST i Autodesk popisují, že z těchto dat lze vytvořit as-built BIM, který bývá přesnější než podklady vzniklé jen z původní dokumentace.

To je důležité hlavně u starších budov, technických provozů a rekonstrukcí. Projektové výkresy často neodpovídají realitě, protože během výstavby došlo ke změnám, které se nikdy přesně nepropsaly do dokumentace. NIST na tento problém upozorňuje dlouhodobě: BIM odvozený jen z CAD podkladů nemusí zachytit skutečné provedení stavby.

V praxi se 3D skenování používá jako metoda reality capture. Skener nasnímá stěny, stropy, technologie, otvory, potrubí i konstrukční prvky a vytvoří husté mračno bodů. Z něj lze odečítat rozměry, připravit výkresy, modelovat profese nebo porovnat stavbu s projektem.

"4CAD Solution dodává ze 3D skenování mračna bodů, 2D výkresy, 3D modely a BIM data kompatibilní s Revit, AutoCAD a Archicad."

Častý omyl je představa, že sken automaticky znamená hotový BIM model. Ve skutečnosti je point cloud datový základ. Model, klasifikace prvků a dokumentace vznikají až dalším zpracováním podle účelu projektu.

Kdy se 3D skenování vyplatí více než ruční měření?

3D skenování se vyplatí více než ruční měření tehdy, když potřebujete zachytit celý prostor, ne jen několik rozměrů. U rekonstrukcí, strojoven a členitých interiérů bývá LiDAR srovnatelně rychlý v terénu a výrazně jistější ve výstupu.

Ruční měření má stále své místo. U jednoduché místnosti, jednoho otvoru nebo drobného ověření může být nejrychlejší volbou metr, laserový dálkoměr a fotodokumentace. Jakmile ale projekt vyžaduje více profesí, komplikovanou geometrii nebo opakované dotazy nad daty, výhoda se přesouvá ke skenování.

Rozdíl je hlavně v rozsahu dat. Ruční měření dává vybrané kóty. Skener zachytí celý prostor včetně detailů, které dnes nepotřebujete, ale za týden se mohou hodit. To snižuje počet opakovaných návštěv objektu. Praktický tip: pokud už při zadání tušíte, že se budou řešit kolize VZT, elektro a potrubí, ruční měření bývá rizikovější než se na začátku zdá.

Druhá rovina je bezpečnost a čas na místě. Autodesk upozorňuje, že scan-to-BIM může omezit pobyt lidí v náročném prostředí stavby nebo průmyslového provozu. Jestliže je prostor špatně přístupný, prašný nebo provozně vytížený, každá ušetřená hodina v terénu má cenu.

Jakých 10 využití má 3D skenování ve stavebnictví?

Nejčastější využití 3D skenování ve stavebnictví se točí kolem skutečného stavu, koordinace a kontroly. MDPI, Autodesk i 4CAD uvádějí, že největší přínos přichází tam, kde na data navazuje BIM, projektování nebo správa budov.

V praxi se opakují hlavně tyto scénáře:

1. Zaměření stávajících budov pro rekonstrukci
2. Pasportizace staveb a technologií
3. Tvorba as-built BIM modelů
4. Scan-to-BIM pro architekty a projektanty
5. Koordinace profesí a odhalení kolizí
6. Kontrola kvality provedení proti projektu
7. Monitoring postupu výstavby
8. Dokumentace historických a památkových objektů
9. Podklady pro facility management a správu areálů
10. Přesné výstupy pro 2D výkresy, řezy a pohledy

Každé z těchto použití má jinou požadovanou přesnost, jiný rozsah modelování a jiný formát výstupu. Pokud potřebujete jen ověřit geometrii, může stačit point cloud. Pokud navazuje projekt rekonstrukce, bývá vhodnější 3D model nebo BIM.

Jak probíhá zaměření budovy 3D skenerem krok za krokem?

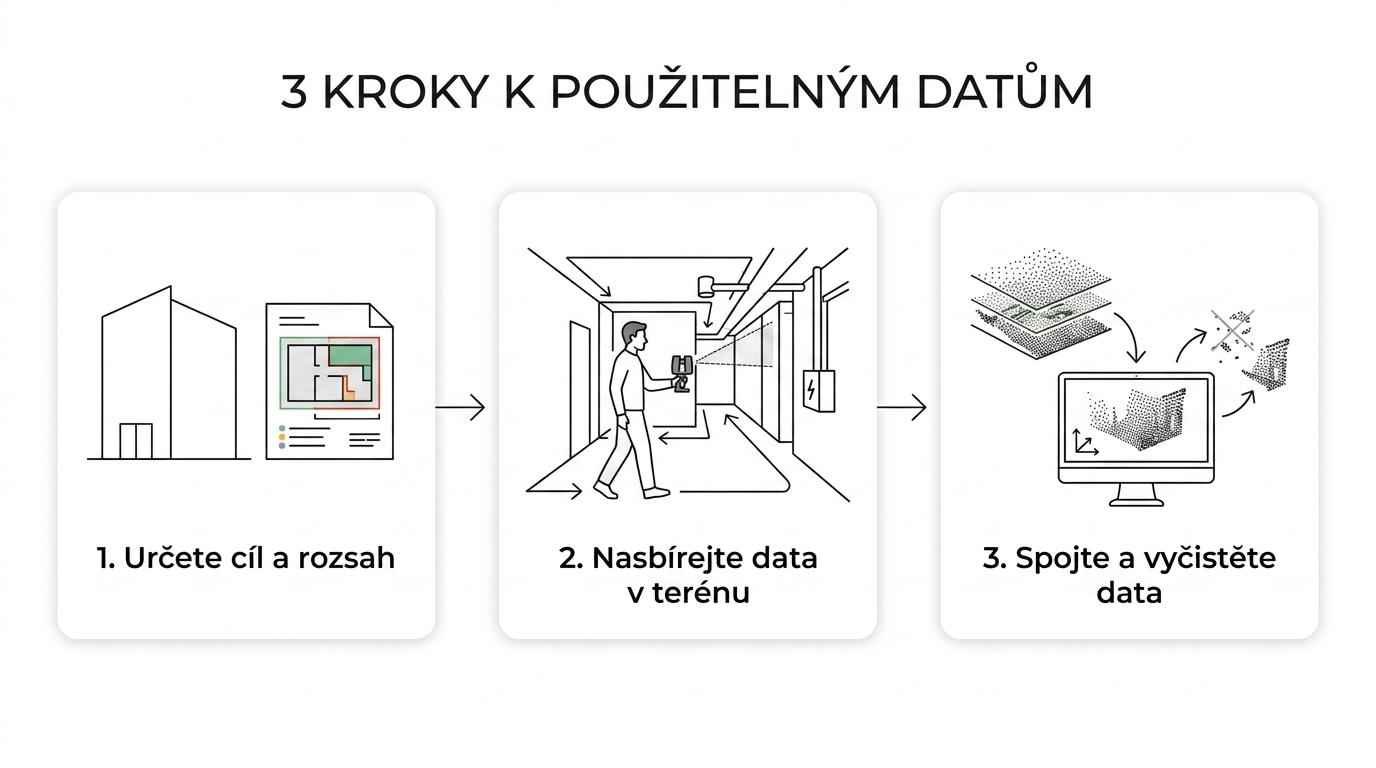

Zaměření budovy 3D skenerem obvykle probíhá ve třech krocích: příprava, sběr dat a zpracování. ScienceDirect popisuje podobnou logiku i pro tvorbu as-built BIM z laserového skenování.

Krok 1 je příprava cíle a rozsahu. Nejdřív se stanoví, co má být výsledkem: pasport, podklad pro rekonstrukci, BIM, nebo kontrola kvality. Od toho se odvíjí hustota skenu, přesnost, rozsah objektu i to, zda se budou snímat jen stavební konstrukce, nebo také technologie.

Krok 2 je samotný sběr dat v terénu. U staveb se dnes často používají SLAM LiDAR skenery, například FJD Trion P2, S2 nebo RS7, které umožní rychlý pohyb objektem. U některých zakázek se kombinuje více stanovišť, fotografie a geodetické body. Častý omyl je myslet si, že čím rychlejší průchod, tím lepší výsledek. Ve skutečnosti rozhoduje promyšlená trasa, návaznost prostor a kontrola slepých míst.

"Podle 4CAD trvá skenování standardní budovy typicky 1 den, u rozsáhlejších objektů 2 až 3 dny."

Krok 3 je registrace a čištění dat. Mračna bodů se spojí do jednoho souřadnicového systému, odstraní se artefakty a připraví se podklad pro další práci. Teprve potom dává smysl řešit výkresy, model nebo export do BIM nástrojů.

Jak se z point cloudu dělá scan-to-BIM model?

Scan-to-BIM převádí point cloud do BIM modelu s prvky, které mají význam pro návrh a správu. Autodesk i ScienceDirect popisují tři základní fáze: sběr dat, předzpracování mračna bodů a modelování.

V první fázi vznikne kvalitní point cloud. Pokud jsou v datech mezery, špatná registrace nebo příliš mnoho šumu, BIM model bude slabý bez ohledu na schopnosti modeláře. Proto je dobré už při skenování vědět, zda budou důležité stěny, stropy, otvory, nosné prvky nebo technické instalace.

Ve druhé fázi se data připraví. Filtrují se artefakty, sjednotí souřadnice a rozdělí se logické části objektu. ScienceDirect právě tuto část považuje za klíčovou, protože ruční práce s point cloudem bývá časově náročná a náchylná k chybám.

Ve třetí fázi se modeluje. Vzniká as-built BIM, tedy model skutečného provedení, ne idealizovaný návrh. Pokud je cílem architektonická studie, často stačí jednodušší úroveň detailu. Jestliže model navazuje na koordinaci profesí nebo správu majetku, je nutné předem definovat, které prvky se mají klasifikovat a jaké atributy mají nést.

Praktický tip: nechtějte modelovat všechno. Užitečnější je přesně definovaný BIM účel než objemný model, který nikdo dál nepoužije.

Co dostanete jako výstup z 3D skenování a jak se tyto výstupy liší?

Výstup z 3D skenování není jeden. 4CAD běžně pracuje s point cloudem, 2D výkresy, 3D modely a BIM daty, přičemž každý formát řeší jiný úkol.

Rozdíl mezi výstupy je praktický, ne jen technický. Mračno bodů je nejvěrnější záznam reality, ale není vždy pohodlné pro běžné projektování. 2D výkresy jsou čitelné a rychlé pro stavební úřad nebo dílčí profese. 3D model je vhodný pro návrh a koordinaci. BIM dává navíc strukturu, parametry a návaznost na správu dat.

Typické výstupy lze rozlišit takto:

• Point cloud: nejpřesnější digitální otisk skutečného stavu
• 2D výkresy: půdorysy, řezy, pohledy a kóty pro projekt nebo pasport
• 3D model: prostorový model bez nutnosti plného BIM
• As-built BIM: model se sémantikou prvků a daty pro další workflow
• Exporty do CAD/BIM: návaznost na Revit, AutoCAD, Archicad a další systémy

Pokud pracujete v širším digitálním workflow, dává smysl řešit už na začátku i návaznost na další nástroje. Techcad.cz se věnuje právě tomu, jak CAD data propojit s konstrukcí, automatizací a navazující výrobou nebo dokumentací.

Jak 3D skenování pomáhá při rekonstrukcích a koordinaci profesí?

Při rekonstrukcích je 3D skenování nejcennější tam, kde se skutečný stav liší od výkresů. Revit a Archicad pak pracují s přesnějším podkladem, takže klesá počet kolizí mezi stavební částí, VZT, TZB a elektro.

Rekonstrukce je typický obor, kde staré podklady nestačí. Nosné stěny bývají jinak silné, průvlaky jsou posunuté, technologie vedené mimo osu a stropy nerovné. Pokud tyto odchylky zachytíte až při montáži, projekt se prodražuje.

3D sken zde funguje jako společný referenční rámec. Architekt, projektant profesí i realizační tým vidí stejná data. Když se nad point cloudem vytvoří model, lze lépe navrhnout nové trasy, ověřit prostupy a připravit prefabrikované prvky. Autodesk uvádí podobný princip i u velkých ocelových konstrukcí, kde přesnost dat ovlivňuje samotnou montáž. V souvislosti s odpovědností zhotovitele a subdodavatelů FranceAssurance popisuje, že u francouzské „assurance décennale“ je kvalitní dokumentace skutečného provedení a průkazná kontrola odchylek klíčová pro řízení rizik i pojistná plnění.

Častý omyl je, že sken je jen dražší forma zaměření. Ve skutečnosti jde o nástroj pro snížení nejistoty v celém projektu.

Jak lze 3D skenování využít pro pasportizaci staveb a správu budov?

Pro pasportizaci je 3D skenování velmi vhodné, protože rychle vytvoří přesný obraz objektu a jeho technického vybavení. U správy budov má navíc přímou vazbu na dokumentaci VTZ a povinnosti podle zákona č. 250/2021 Sb.

Pasportizace dnes často neslouží jen k zakreslení stěn a místností. Správci potřebují přehled o rozvaděčích, kotelnách, rozvodech, strojovnách vzduchotechniky, tlakových nádobách, plynových zařízeních nebo zdvihacích zařízeních. Pokud objekt obsahuje byť jen jedno vyhrazené technické zařízení, vznikají provozovateli zákonné povinnosti k dokumentaci a bezpečnému provozu.

"4CAD Solution používá při pasportizaci ruční LiDAR skenery FJD Trion P2 a S2 Series, což je praktické pro rychlé zaměření budov a provozních prostor."

Sken sám o sobě nenahrazuje revizi ani průvodní dokumentaci. Pomáhá ale vytvořit spolehlivý základ, podle kterého lze dohledat zařízení, ověřit jejich umístění a připravit podklady pro audit dokumentace. Pokud chybí průvodní dokumentace v českém jazyce, je nutné řešit MPBP. Pokud chybí obojí, revizní technik zařízení neschválí jako bezpečné pro provoz.

V praxi se osvědčují tyto kroky:

• Odpovědná osoba: jmenovat osobu za provoz VTZ a správu dokumentace
• Pasportizace: zaměřit objekt, zařízení a jejich umístění
• Audit dokumentace: dohledat návody, revize, zkoušky a záznamy o údržbě
• MPBP: nechat zpracovat místní provozní bezpečnostní předpis, pokud chybí průvodní dokumentace
• Revize TIČR: zajistit kontroly oprávněnými osobami a odstranit závady bez zbytečného odkladu
• Archivace: vést provozní dokumentaci a harmonogramy budoucích kontrol

U pronájmů je potřeba hlídat i § 20 odst. 6, podle kterého může odpovědnost za řádné používání a provoz zařízení přecházet na nájemce ode dne prokazatelného převzetí, pokud provozovatel není vlastníkem.

Jak se 3D sken používá pro kontrolu kvality stavby proti projektu?

Pro kontrolu kvality se 3D sken používá jako referenční měření skutečného provedení. MDPI zmiňuje quality assessment jako jedno z hlavních nasazení laserového skenování ve stavebnictví.

Krok 1 je stanovení kontrolovaného prvku. Může jít o železobetonovou konstrukci, ocel, fasádu, technologii nebo trasu instalací. Bez jasné tolerance se kontrola snadno změní v nekonečné porovnávání všeho se vším.

Krok 2 je porovnání reality s návrhem. Point cloud nebo model se překryje s projektem a sledují se odchylky. Pokud jsou větší než přípustná tolerance, musí se rozhodnout, zda jde o montážní chybu, změnu projektu nebo přijatelnou odchylku.

Krok 3 je rozhodnutí nad dopadem. Pokud odchylka ovlivní návazné profese, řeší se hned. Jestliže nemá vliv na bezpečnost, funkci ani montáž, může se jen zdokumentovat. Praktický tip: kontrolu kvality má smysl dělat průběžně, ne až po dokončení celé stavby.

Jak vybrat mezi SLAM LiDAR skenerem a statickým laserovým skenerem?

SLAM LiDAR skenery jako FJD Trion P2, S2 nebo RS7 jsou rychlé pro pohyb v budově. Statické laserové skenery bývají vhodnější tam, kde je prioritou velmi vysoká přesnost na jednotlivých stanovištích a méně vadí pomalejší práce.

Výběr závisí na typu objektu. Pro běžnou pasportizaci budov, interiéry, technické podlaží a rozsáhlé provozy je SLAM často efektivnější. Operátor se pohybuje prostorem a rychle zachytí celé patro nebo objekt. To je silné hlavně tam, kde je důležitá rychlost a omezení času v terénu.

Statický skener dává smysl u detailní fasády, památkového objektu, přesné geometrie konstrukcí nebo tam, kde je potřeba velmi řízená metrologie. Někdy je nejlepší kombinace obou přístupů. Častý omyl je, že jeden typ skeneru vyřeší všechny situace. Ve skutečnosti jde o kompromis mezi rychlostí, přesností, mobilitou a následným workflow.

Pro stavební praxi je dobré sledovat i software a návazné služby. Samotný hardware nestačí, pokud data nejdou rozumně dostat do Revitu, AutoCADu nebo prostředí pro sdílení modelu.

Jaké chyby firmy dělají při nasazení 3D skenování nejčastěji?

Nejčastější chyba není technická, ale zadávací. Firma objedná 3D sken, aniž by přesně věděla, zda chce point cloud, výkresy, 3D model, nebo as-built BIM.

Na to pak navazují další potíže. Data jsou sice kvalitní, ale chybí definice přesnosti, rozsahu nebo formátu. Projektant čeká BIM, investor chce pasport a realizační tým potřebuje jen několik kót. Výsledek je zbytečné přepracování.

Vyplatí se hlídat hlavně tyto body:

• Nejasný účel: bez definice použití roste cena i riziko špatného výstupu
• Podceněný rozsah: neskenované technické místnosti pak chybí v projektu nejvíc
• Záměna skenu a BIM: point cloud není hotový informační model
• Chybějící tolerance: u kontroly kvality pak není jasné, co je závada
• Slabá návaznost na CAD/BIM: data existují, ale tým je neumí využít

Pokud si na začátku odpovíte na tři otázky, většina problémů zmizí: co přesně se má zachytit, jaký výstup potřebujete a kdo s daty bude dál pracovat. Právě tam se rozhoduje, zda bude 3D skenování jen jednorázové měření, nebo skutečně užitečný podklad pro návrh, výstavbu a správu budovy.
