Chytrý vyhledávač 3D Findit

Když konstruktér hledá správný díl, často nejde jen o pár minut ztraceného času. Ve hře bývá kvalita dat, návaznost na kusovník, správná objednávka i to, zda firma znovu nevytvoří součást, kterou už dávno má. Právě tady se ukazuje hodnota chytrého vyhledávání CAD a BIM modelů.

3Dfindit není jen katalog ke stažení modelů. Při správném nasazení se z něj stává praktický nástroj pro omezení duplicit, sjednocení konstrukčních dat a lepší propojení mezi CAD prostředím, PDM a ERP systémy. Pro firmy, které chtějí zrychlit návrh a zpřesnit data napříč odděleními, je to velmi silný krok.

Co je 3Dfindit a proč má význam pro CAD týmy

3Dfindit je vyhledávač CAD a BIM modelů, který umožňuje rychle najít přesné 3D komponenty od výrobců. Podle informací dostupných na webu 4CAD pracuje s geometrickým i parametrickým vyhledáváním a je integrovaný do více než 35 systémů. To je důležité hlavně tam, kde konstrukce pracuje s tisíci opakovaně používaných položek.

Rozdíl oproti běžnému stahování modelů z různých webů je zásadní. Místo ručního dohledávání, přepisování rozměrů a ukládání souborů do lokálních složek dostává tým jednotnější způsob práce. Konstrukční data se nehromadí nahodile, ale vzniká přehlednější cesta k tomu, co už firma používá nebo může použít znovu.

Na stránce 3Dfindit od 4CAD je dobře vidět, že nejde jen o vyhledání názvu komponenty. Systém umí hledat podle tvaru, rozměrů i technických parametrů. To je přesně ten moment, kdy vyhledávání přestává být pasivní databází a začíná fungovat jako aktivní obrana proti duplicitám.

Jak vznikají duplicity v CAD souborech

Duplicita v CAD datech nevzniká jen proto, že někdo udělá chybu. Často jde o důsledek prostředí, kde nejsou data snadno dohledatelná, verzovaná a navázaná na další systémy. Konstruktér pak raději vytvoří nový model, než aby deset minut hledal ten původní. Když se to stane stokrát za rok, vzniká drahá neviditelná ztráta.

Další problém bývá v názvosloví. Jedna a tatáž součást může být uložena pod různými jmény, v různých složkách a v různých verzích. Tým pak neřeší jen techniku, ale i detektivní práci. To zpomaluje návrh, komplikuje schvalování a zvyšuje riziko chyb v kusovnících.

Typické příčiny vypadají velmi prakticky:

• nejednotné pojmenování souborů
• lokální knihovny bez správy verzí
• opakované ruční modelování stejných dílů
• chybějící vazba mezi CAD a ERP
• nejasné schvalování změn

Když se tyto jevy spojí, nevznikají jen duplicitní modely. Vznikají i duplicitní položky v ERP, odlišné kusovníky, nepřesné nákupy a zbytečné zásahy do výroby.

Geometrické vyhledávání a parametrické vyhledávání v praxi

Právě zde se 3Dfindit odlišuje od běžných knihoven. Pokud konstruktér nezná přesné označení dílu, může hledat podle geometrie nebo podle parametrů. To je velmi účinné ve chvíli, kdy je potřeba najít podobnou součást s jinou délkou, průměrem, nosností nebo montážní konfigurací.

Geometrické vyhledávání pomáhá tehdy, když existuje fyzická nebo digitální předloha a tým potřebuje dohledat odpovídající standardní komponentu. Parametrické vyhledávání je silné hlavně při práci s normovanými díly a katalogovými prvky, kde jsou rozhodující rozměry, materiál, závit, tolerance nebo výrobce.

Praktický přínos pro konstrukci bývá rychlý:

• Méně nových modelů: tým častěji použije existující komponentu místo vytváření další varianty
• Vyšší přesnost výběru: vyhledávání podle rozměrů snižuje riziko použití podobného, ale nevhodného dílu
• Rychlejší práce v CAD: méně ručního modelování a méně oprav v sestavách
• Lepší návaznost na nákup: větší šance, že konstrukce použije skutečně objednatelnou položku od výrobce

Na webu 4CAD je uvedeno, že 3Dfindit pracuje s daty od tisíců dodavatelů. V praxi to znamená širší výběr a menší tlak na improvizaci. Konstruktér nesahá po přibližné náhradě jen proto, že správný model nelze rychle najít.

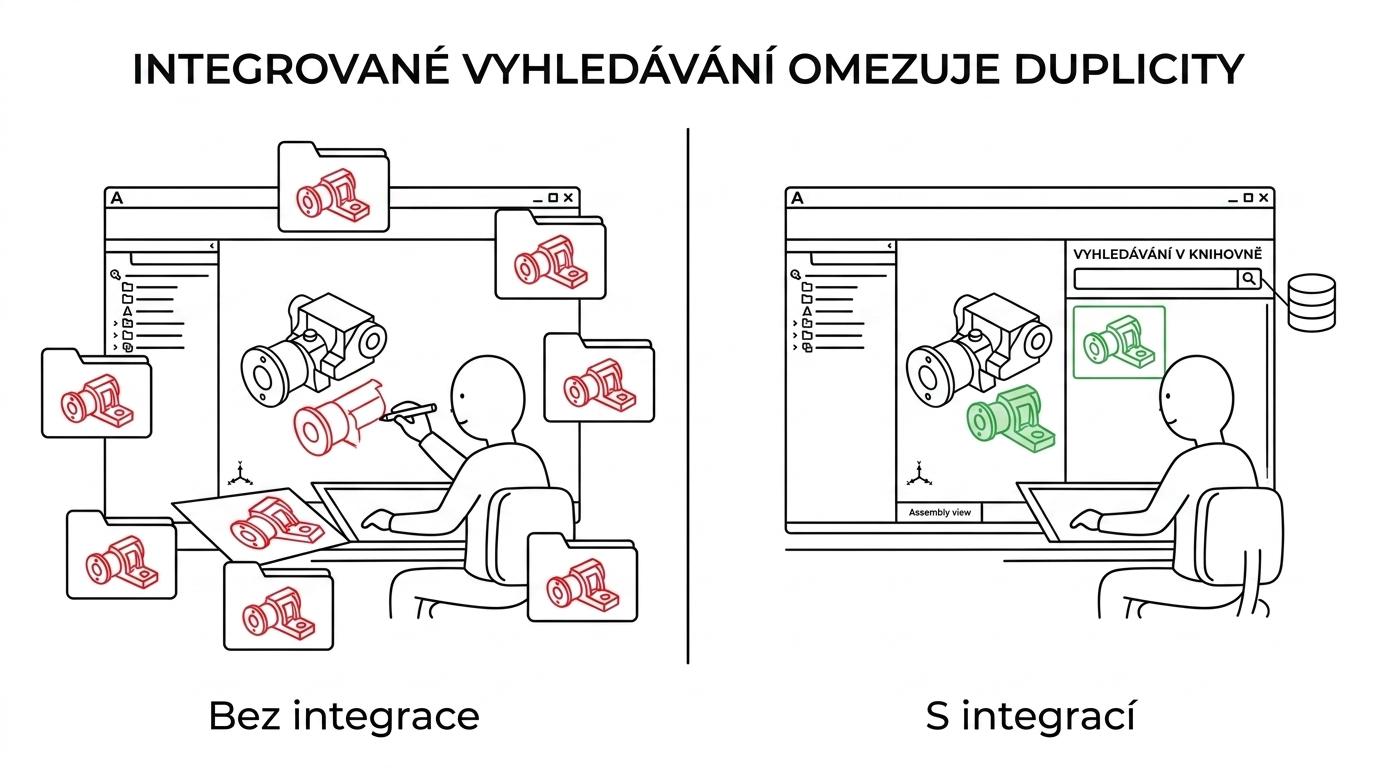

Propojení 3Dfindit s CAD systémy dává větší smysl než samostatný katalog

Samostatná databáze modelů je užitečná, ale plný přínos přichází až tehdy, když je vyhledávání dostupné přímo v konstrukčním prostředí. 3Dfindit je podle 4CAD integrovaný do více než 35 systémů, což je pro konstrukční firmy zásadní. Hledání pak probíhá tam, kde model skutečně vzniká.

To mění pracovní návyk. Konstruktér nemusí přepínat mezi webem, lokálními složkami a CAD aplikací. Místo toho hledá, porovnává a vkládá data v jednom procesu. Tím se snižuje prostor pro improvizované ukládání souborů na plochu nebo do osobních adresářů, odkud se časem stanou neřízené paralelní knihovny.

Podobný princip podporují i moderní PDM přístupy. Onshape dlouhodobě zdůrazňuje práci bez duplicitních, revizně nekontrolovaných variant. V překladu do běžné praxe to znamená jednoduchou věc: když tým snadno najde správný model a zároveň pracuje s řízenou verzí, klesá potřeba vytvářet další kopie „pro jistotu“.

Bez řízení verzí se duplicity vracejí

Chytré vyhledávání samo o sobě nestačí. Pokud firma nenaváže 3Dfindit na správu verzí a schvalovací procesy, část problému zůstane. Model sice najdete, ale nemusí být jasné, zda jde o aktuální verzi, schválenou variantu nebo historický soubor.

Tady vstupuje do hry PDM. SOLIDWORKS PDM staví na version control, tedy na přístupu k nejaktuálnějším souborům v řízeném úložišti. Onshape jde ještě dál díky cloudovému pojetí PDM přímo v CAD prostředí. Cíl je v obou případech podobný: udržet jednu důvěryhodnou pravdu o produktu.

Níže je stručné srovnání, kde se duplicity nejčastěji tvoří a co proti nim funguje:

[markdown] | Oblast | Typický problém | Vhodné řešení | | --- | --- | --- | | Knihovny komponent | stejný díl uložený vícekrát | 3Dfindit, centrální knihovna | | Konstrukční soubory | kopie bez jasné revize | PDM a version control | | Kusovníky | ruční přepis dat z CAD | přímá CAD/ERP integrace | | Firemní data | rozdílné názvy položek | jednotná klasifikace a Item Master | | Schvalování změn | nejasná platná varianta | workflow a audit změn | [/markdown]

Když firma spojí vyhledávání, verzování a správu kusovníků, dostává mnohem stabilnější datový základ pro výrobu i nákup.

Propojení CAD a ERP systémů snižuje ruční přepisování dat

Velmi častý zdroj chyb neleží v samotném modelu, ale v ručním přenosu informací mezi konstrukcí a ERP. Konstruktér vytvoří díl, vypíše kusovník, někdo jiný založí položku v ERP, další člověk upraví objednávku. Každý přepis je malé riziko, které se ve větším objemu rychle násobí.

Podle oficiálních informací Epicor umožňuje CADLink vytvářet Item Master i Bill of Materials z CAD dat jedním kliknutím a podporuje obousměrný přenos dat i porovnání změn kusovníku před uložením. To je velmi cenný princip i pro širší trh: když ERP přebírá data přímo z konstrukce, výrazně klesá počet administrativních chyb.

Stejným směrem míří i automatizace od 4CAD v oblasti DriveWorks. Na webu 4CAD je popsán obousměrný přenos dat s firemními systémy, komunikace s ERP bez nutnosti vlastního kódu i práce přes ODBC nebo Microsoft SQL Server. Pro mnoho podniků je to realistická cesta, jak propojit konstrukci, obchod a výrobu bez dlouhého vývoje integrací od nuly.

Taková architektura obvykle přináší tyto výsledky:

• Jedna položka, více využití: stejná data slouží konstrukci, nákupu i výrobě
• Méně ručních zásahů: odpadá opakované přepisování názvů, parametrů a množství
• Lepší kontrola změn: revize kusovníku je dohledatelná a lépe porovnatelná
• Vyšší kvalita ERP dat: položky odpovídají tomu, co skutečně vzniklo v CAD

Jak nastavit proces, aby 3Dfindit skutečně bránil duplicitám

Největší přínos nepřináší samotná licence, ale nastavení pravidel. Firma potřebuje rozhodnout, odkud se smějí vkládat katalogové díly, jak se pojmenovávají, jak se mapují do ERP a kdo odpovídá za schválení nových položek. Bez tohoto rámce může i kvalitní nástroj skončit jako další izolovaný zdroj dat.

Dobře funguje jednoduchý model. Standardní komponenty se hledají přes 3Dfindit, interní nestandardní díly procházejí PDM workflow a do ERP se zakládají jen schválené položky. Tím se oddělí katalogové prvky od firemního know-how a současně nevznikají zbytečné kopie stejné součásti.

Rozumný start může vypadat takto:

1. Zmapovat nejčastěji duplicitní skupiny dílů.
2. Nastavit centrální způsob vyhledávání a ukládání.
3. Propojit CAD s PDM a definovat version control.
4. Navázat kusovníky a položky na ERP.
5. Pravidelně čistit staré knihovny a neřízené lokální složky.

Tento postup není složitý, pokud se dělá po etapách. První výsledky bývají vidět už během několika týdnů, hlavně u standardních nakupovaných komponent.

Kde dává 3Dfindit největší přínos

Silně se osvědčuje ve strojírenství, automatizaci, výrobě přípravků, návrhu linek, facility řešeních i v projektových kancelářích, které pracují s rozsáhlými knihovnami opakovaných prvků. Každé prostředí, kde se často používají katalogové díly, může získat vyšší tempo práce i čistší data.

Zajímavý dopad má i na mezioborovou spolupráci. Když projektant, konstruktér a nákup pracují se stejnými položkami a parametry, ubývá nejasností v komunikaci. To je přínos nejen pro samotný návrh, ale i pro cenotvorbu, objednávky a servis.

Pro firmy, které řeší širší digitalizaci, dává smysl spojit 3Dfindit i s dalšími nástroji z portfolia 4CAD. Vedle PDM a ERP integrací to může být také automatizace návrhu přes DriveWorks nebo širší práce s technickými daty v CAD/CAM prostředí. Pokud hledáte širší kontext k digitalizaci konstrukce, užitečné bývají i odborné články na Techcad.cz, kde se často řeší návaznost mezi návrhem, správou dat a výrobou.

Co sledovat při výběru řešení pro CAD vyhledávání a ERP integraci

Při rozhodování není dobré hodnotit jen počet dostupných modelů. Důležitější je, zda řešení zapadne do každodenní práce týmu a zda pomůže s datovou disciplínou. Právě to rozhoduje, jestli bude 3Dfindit vnímán jako reálná úspora času, nebo jen jako další databáze vedle ostatních.

Vyplatí se proto posuzovat několik kritérií současně:

• Integrace do CAD: aby vyhledávání probíhalo přímo v pracovním prostředí konstruktéra
• Napojení na PDM: aby bylo jasné, která verze souboru je platná
• Vazba na ERP: aby kusovník a položky nevznikaly ručním přepisem
• Kvalita katalogových dat: aby model odpovídal skutečně dostupné komponentě
• Správa interních standardů: aby firma kombinovala katalogové díly s vlastními knihovnami bez chaosu

Tam, kde se tato kritéria spojí, se 3Dfindit mění z vyhledávače na součást datové strategie firmy. A právě v tom je jeho největší síla. Nejde jen o rychlejší nalezení součásti, ale o přesnější rozhodování v konstrukci, čistší kusovníky a menší počet duplicit, které brzdí celý podnik.
